水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。水力旋流器分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。
水力旋流器结构组成:

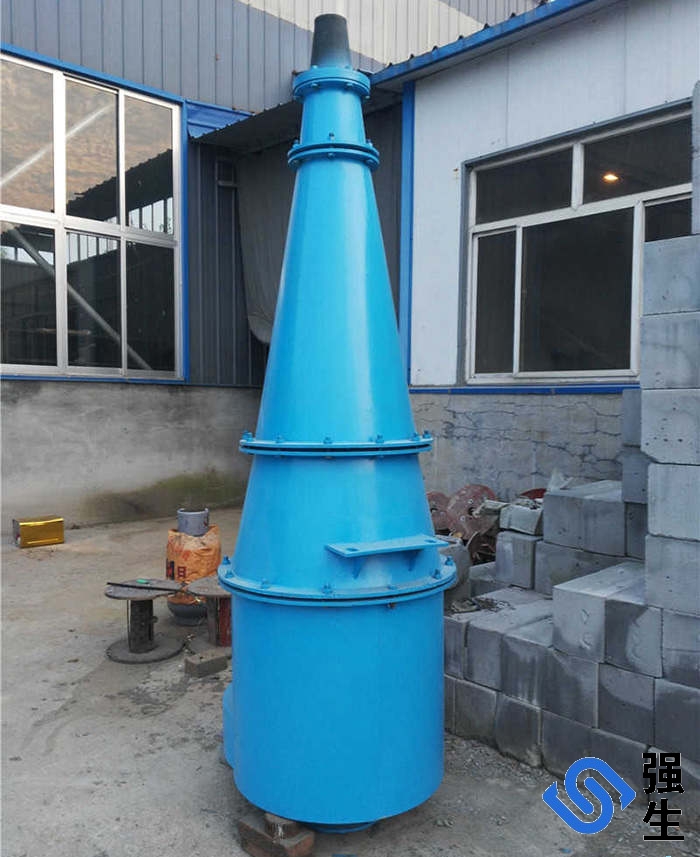

水力旋流器由上部一个中空的圆柱体,下部一个与圆柱体相通的倒椎体,二者组成水力旋流器的工作筒体。除此,水力旋流器还有给矿管,溢流管,溢流导管和沉砂口。
水力旋流器工作原理:
水力旋流器用砂泵(或高差)以一定压力(一般是0.5~2.5公斤/厘米)和流速(约5~12米/秒)将矿浆沿切线方向旋入圆筒,然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下,将较粗、较重的矿粒抛出。 水靠压力或重力由构筑物(或金属管)上部沿切线进入,在离心力作用下,粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。
水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时,主要用来与磨机组成磨矿分级系统;用作脱泥设备时,可用于重选厂脱泥;用作浓缩脱水设备时,可用来将选矿尾矿浓缩后送去充填地下采矿坑道。
水力旋流器特点:
水力旋流器无运动部件,构造简单;单位容积的生产能力较大,占面积小;分级效率高(可达80%~90%),分级粒度细;造价低,材料消耗少。与其他的除砂设备相比,具有体积小,处理水量大,占地面积小的优点。应用范围广,可广泛的应用于河水、井水除砂,洗煤水处理,工业洗矿,液固分离以及非互溶液的分离等。
水力旋流器技术参数:
类 型 | 型号与规格 | 直径(mm) | 锥角 (度) | 溢流粒度
(μm) | 处理能力
(m3/h) | 溢流管直径
(mm) | 溢流管 直径
(mm) | 排砂嘴直径
(mm) | 外型尺寸
(长×宽×高)
(mm) | 重量
(t) |
旋流器 | FX-125 | 125 | 20 | 20-50 | 3.1-6.1 | 14,18,25,35 | 25×10 | 15,25 | 260×320×646 | 57 |
FX-150 | 150 | 20 | 35-75 | 7.5-15 | 20,40,32,25 | 22×22 | 32,24,16 | 570×426×1123 | 128 | |
FX-250 | 250 | 20 | 40-100 | 10-39 | 26,34,50,69 | 50×20 | 20,25,35 | 852×516×1273 | 205 | |
FX-300 | 300 | 20 | 45-105 | 37-43 | 65,75 | 47×60 | 35,40 | 852×525×1940 | 287 | |
FX-350 | 350 | 20 | 50-110 | 74-90 | 115,105,95 | 80×65 | 80,70,60 | 955×680×2299 | 430 | |
FX-500 | 500 | 20 | 60-120 | 170-220 | 180,160,140 | 110×120 | 110,90,70 | 1090×811×2835 | 718 |
产量根据不同物料、进料粒度等因素其结果将有所不同。注:产品性能在不断改进中,参数如有更改,恕不另行通知
水力旋流器产品特色:
水力旋流器可配备分级自动控制系统,分别针对黑色、有色金属和化工矿物、非金属矿物、建材矿物等特性设置参数,对泵池的液位以及渣浆泵的流量、出口压力、矿浆浓度、电机转速等进行检测和自动调节,保证旋流器入口指标稳定。根据旋流器溢流浓度、流量的测定反馈数据调整参数,使指标始终处于所需的最佳范围水力旋流器组技术参数:
1 原水浊度≤300度
2 水头损失2mm
3 出水浊度≤10度
4 进水压力≥0.2~0.25Mpa
5 材质:低碳钢
6 除砂直径≥0.1mm
水力旋流器的安装方法
生产实践中,水力旋流器的安装方式有四种:正装、倒装、斜装和平装。
旋流器正装
旋流器的轴线垂直于水平线、溢流口在上,沉沙口在下。分级、脱泥、浓缩、澄清和洗涤作业的旋流器多用正装,特别是单台的旋流器。
旋流器倒装
旋流器的轴线也垂直于水平线,但溢流口在下,沉沙口在上,同正装正好相反。选别作业中的重介质旋流器有时采用倒装。
旋流器斜装
旋流器轴线同水平线成一角度。多台成组配置的旋流器或选别用的重介质旋流器多采用斜装。
旋流器平装
旋流器轴线同水平线相平行,应用较少,只有处理纤维状浆体带有螺旋排矿装置的旋流器采用平装,油水分离旋流器多用平装。
