振动脱水筛(真实发货照片)

发布时间:2022-03-31人气:147
  • 振动脱水筛主要用于脱水、脱泥、脱介,可广泛的应用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,因此也叫细沙脱水筛、矿用脱水筛、煤泥脱水筛、尾矿脱水筛、高频脱水筛

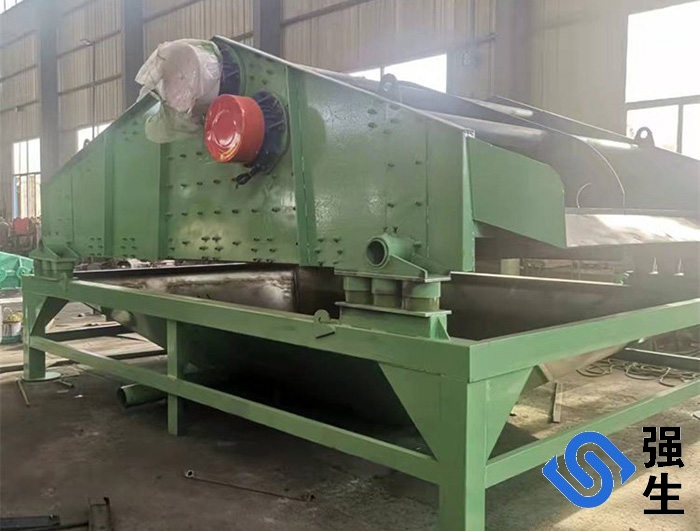

  • 振动脱水筛(真实发货照片)

振动脱水筛(真实发货照片)

一、振动脱水筛使用环境:

   (1)振动加速度不超过20g(g:9.8m/s重力加速度 )。

   (2)环境温度不超过40℃(若超过40℃应降低功率使用)。

   (3)海拔不超过1000米,若越过1000米但不超过4000米,则每增100米,其温升限值应降低0.5℃。

   (4)电源:三相380V,频率50Hz。

        (5)轴承的容许温度(温度计法)应不超过75℃。

     (6)主机工作电流不超过电机铭牌上的数据,否则降低激振力使用。

     (7)使用环境应无导电粉尘、易燃、易爆及腐蚀性气体。

振动脱水筛(真实发货照片)


二、振动脱水筛安装:

       1.安装时地基要保证水平,四个支撑装置的弹簧支座部件安装在地基上,并用地脚螺栓固定,装上橡胶弹簧,将筛体安放在四个橡胶弹簧上,调整好四个支撑,使前后左右四个支撑都处于一个水平面上。

       2.试运转前应做一些必要的检查,保证振动电机转动灵活。电机和控制箱的接线要正确,即两台振动电机必须相反方向旋转,并且两个电机的偏心块是从中间转上,从两侧转下的。

       3.试运转时,消除筛箱与溜槽和排料口的碰撞现象,试运转2小时内,应仔细观察和检查,筛子启动后应工作平稳,振幅稳定。


       4.筛子运转时不应产生横向摆动,若产生则是因为四个支撑的高差不一致,筛子不平造成的。

       5.开车2个小时内,振动电机温度逐渐升高,然后保持稳定,很高温升不高于75℃.如果开车后,在短时间内,振动电机发出不正常噪音及温度急剧上升或冒烟应立即停车,检查电机、轴承、偏心块等零件情况并处理。如筛板发出噪声,应检查筛板压紧情况并压紧,排除故障后重新启动。

        6.检查电气控制设备情况,经过4小时空车运转后,应对筛子安装工作进行验收,发现问题及时处理。

        7.振动电机底脚螺栓孔于低脚螺栓的配合应紧密。低脚螺栓要牢固可靠,需要止逆螺母或弹簧垫圈等锁紧,以防止松动。
三、振动脱水筛激振力调整:

   激振力的大小,只需调节振动电机的偏心块夹角大小就可以实现,调整偏心夹角时,一定要注意两边夹角一致,并且两台电机的夹角也应该一致。

四、振动脱水筛操作使用

  电机累计运行100小时以内,每隔24小时,对紧固件(螺栓)重新紧固一次,运行100小时止,应然后增强紧固一遍。

五、振动脱水筛维护保养检修:

       1.操作人员应熟悉筛子的性能,在开始工作之前应阅读值班记录,并进行设备的总检查,例如振动电机的连接螺栓的松紧程度,筛板的压紧情况等。

       2.启动:筛子启动应遵守工艺系统顺序,尽可能保证空负荷启动,本机的启动采用变频器软启动,启动时平稳无噪音。

       3.停车:筛子停车时应符合工艺系统顺序,本机的停车也是采用变频器减速停车,非常平稳。除特殊情况外,禁止带料停车和停车后向筛子给料。

       4.激振力大小不合要求时,只需调整振动电机偏心块夹角,就可无级调整激振力。夹角越大激振力越小,反之则大。夹角为零时激振力很大,180°时激振力为零。

       5.橡胶弹簧的温度不得超过70℃.

       6.振动电机运行累计1000小时左右,清洗轴承,更换润滑脂。还必须定期进行检修;三个月一次小修,每年一次大修。(请详细阅读”YZO系列振动电机维护说明书”)

六.振动脱水筛易损件: 1.筛板 2.橡胶弹簧

七、振动脱水筛技术参数:



TS脱水筛技术参数Technical Parameter
型号筛网面积(M²)筛板材质功率(kw)进料粒度(mm)处理量(t)外形尺寸  (长*宽*高)(m)
TS08201.6高分子聚氨酯0.75*2≤105-102.3*1.1*0.8
TS10202高分子聚氨酯1.1*2≤2015-302.3*1.5*0.8
TS12253高分子聚氨酯2.2*2≤2040-602.8*1.6*1.0
TS15304.5高分子聚氨酯3.0*2≤2060-1503.5*2.0*1.2
TS18366.48高分子聚氨酯3.7*2≤2080-1504.0*2.4*2.3
TS18458.1高分子聚氨酯11*2≤20100-1805.1*2.4*2.3
TS205010高分子聚氨酯15*2≤20150-2205.6*2.6*2.4
2TS205020高分子聚氨酯18.5*2≤20150-3005.6*2.6*2.8
TS206012高分子聚氨酯15*2≤20200-2606.6*2.6*2.4
TS226013.2高分子聚氨酯18.5*2≤20220-3006.6*2.8*2.4
TS246014.4高分子聚氨酯18.5*2≤20250-3506.6*3.0*2.5
注:以上参数仅供参考.具体参数以产品说明书或底部铭牌为准。

八、振动脱水筛工作原理:

      振动脱水筛采用了双电机自同步技术,通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。通过振动电机向筛机提供的激振力,使物料在筛面上直线跳跃运动,以达到对物料的脱水、分级、脱介、脱泥的目的。


九、振动脱水筛应用目的:
       通过制砂生产线加工出来的砂石,一般会经过洗砂机洗净,但是洗砂机洗过的沙子有时会含有泥和过湿,不符合有些企业对于砂石泥沙含量要求严格的企业需求,进而导致砂石质量大打折扣。所以,为了更好的避免这样的事情发生,提高砂石的质量,很多企业会选择搭配砂石脱水筛进行二次水洗砂、水力分级、脱泥、脱水,实现合理的粒度配比,将含泥量降到0.7%以下。
       除此之外,脱水筛还可对于一些含泥量低的物料单独使用,无需洗砂机的辅助,例如石英砂,它本身含泥量低,如果使用洗砂机不仅效果不大,还浪费资源,增加企业的投入成本,因为洗砂机的投资相比脱水筛要高,总的来说不划算。

十、振动脱水筛技术特点:
       脱水筛的筛板并不是水平放置的,而是有一定的倾斜角度。脱水过程中,筛板的动力使物料向出口运动排出,水分再在物料的重力、振动电机的振动等多种力的作用下被分离出来,进入筛下水箱。倾斜筛板与重力之间的角度影响了筛分的效果。
       脱水过程中,在脱水筛输送的动力、物料的重力、设备的振动等多种力的作用下,使导料槽到出料口形成一个‘泥饼通道’。经过‘泥饼通道’逐步脱水,厚厚的物料变成泥饼排出。
       1、脱水筛筛网材质采用高分子聚氨酯,耐冲击、耐低温、耐磨损、耐化学腐蚀、自身润滑、吸收冲击能,抗冲击性能在所有塑料中为高值,耐磨性能比聚四氟乙烯、尼龙、碳钢等材料好。
       2、脱水筛的振动电机更换方便,底座橡胶弹簧用来减震,使振幅不大,缓慢的振动,可以脱得干净。
       3、脱水筛可以根据产量和含水量来定制,机身的侧板有加强板,底部装有支撑,底部打有横条,出料口加有三角形钢板支撑,板材厚。
      4、振动电机固定采用高强度螺栓,底部弹簧为橡胶弹簧,弹簧的质量会影响振动电机的寿命。筛板固定的密度高,筛板中打有加强筋。
       5、焊工焊过之后会严格不能出现焊孔,底部用槽钢支撑。
       6、另外,筛孔可以根据需要调整,设备噪音小,脱水效果好。
       7、发货前,工作人员会对其进行调试,振动电机是否正常,激振器是否良好运行,确保为客户保证出厂产量。



标签:全部
网友评论

江苏省网友2年前

你好,能告诉我脱水筛和一般的振动筛有什么区别吗?

管理员回复:脱水筛是振动筛的一种与其他振动筛的区别在于:1.物料不同,脱水筛是将含水泥浆中的物料进行干排,实现渣水分离,达到干堆或运输的目的,一般要求干排出的筛上物越多越好,而一般的振动筛是将粒度不同的物料进行分级筛选,包括干筛和湿筛,筛上和筛下物料的占比取决于物料本身2.筛
