水力旋流器

发布时间:2020-09-17人气:197

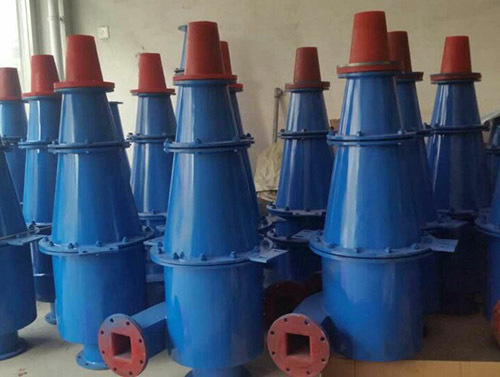

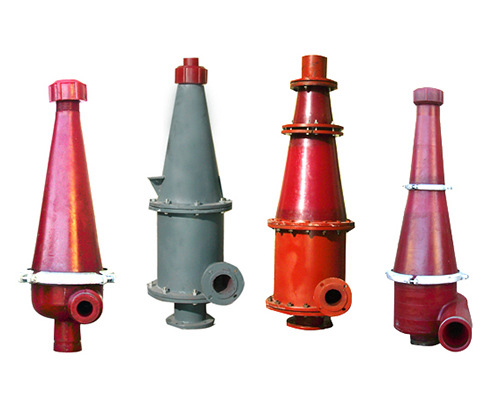

  • 滨州强生聚氨酯水力旋流器(15065265006)厂家专注于聚氨酯水力旋流器,重介质旋流器组生产研发,旋流器规格型号多,配件齐全,水力旋流器沉沙嘴规格多,优点占地面积小,价格便宜,处理量大分级效率高,是分离分级设备行业的最佳选择
  • 滨州强生聚氨酯水力旋流器(15065265006)厂家专注于聚氨酯水力旋流器,重介质旋流器组生产研发,旋流器规格型号多,配件齐全,水力旋流器沉沙嘴规格多,优点占地面积小,价格便宜,处理量大分级效率高,是分离分级设备行业的最佳选择

【摘要】滨州强生聚氨酯水力旋流器(15065265006)厂家专注于聚氨酯水力旋流器,重介质旋流器组生产研发,旋流器规格型号多,配件齐全,水力旋流器沉沙嘴规格多,优点占地面积小,价格便宜,处理量大分级效率高,是分离分级设备行业的最佳选择。


聚氨酯水力旋流器定义   是利用离心力来加速矿粒沉降的分级设备。它需要压力给矿,故消耗动力大,但占地面积小、价格便宜,处理量大,分级效率高,可获得很细的溢流产品,多用于第二段闭路磨矿中的分级设备。聚氨酯水力旋流器特点:   水力旋流器是一种高效率的分级,脱泥设备,由于它的构造简单,便于制造,处理量大,在国内外已广泛使用.它的主要缺点是消耗动力较大,且在高压给矿时磨损严重.采用新的耐磨材料,如硬质合金,碳化硅等制作沉砂口和 给矿口的耐磨件,可部分地解决这一问题,此外,当用于闭路磨矿的分级时,因其容积小,对矿量波动没有缓冲能力,不如机械分级机工作稳定。                                    旋流器规格参数

水力旋流器规格技术参数:

型号与
规格
直径
mm
锥角
(度)
溢流粒度
(μm)
处理能力
(m3/h)
溢流管
直径
mm
给矿口
面积
排砂嘴
直径
mm
外型尺寸
(长×宽×高)
重量
(kg)
FX-125
125
20
20-50
3.1-6.1
14,18,25,35
25×10
15,25
260×320×646
57
FX-150
150
20
35-75
7.5-15
20,40,32,25
22×22
32,24,16
570×426×1123
128
FX-250
250
20
40-100
10-39
26,34,50,69
50×20
20,25,35
852×516×1273
205
FX-300
300
20
45-105
37-43
65,75
47×60
35,40
852×525×1940
287

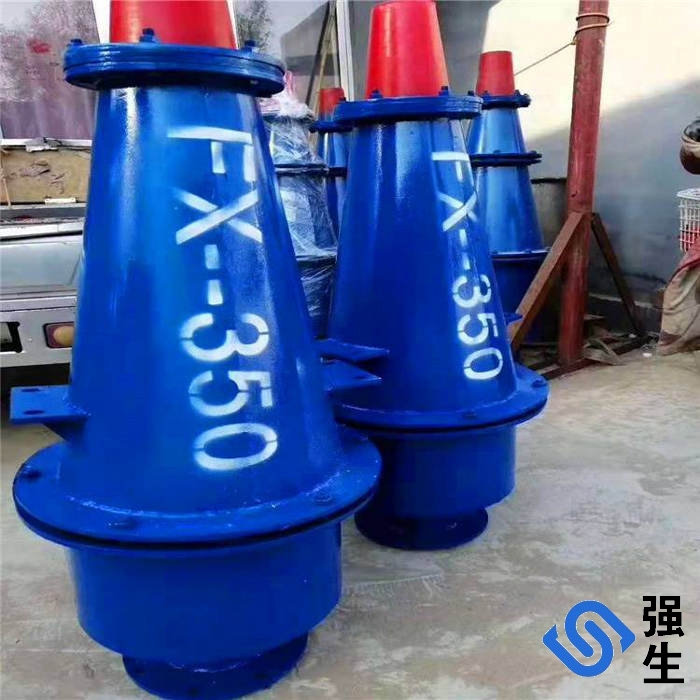

FX-350
350
20
50-110
74-90
115,105,95
80×65
80,70,60
955×680×2299
430
FX-500
500
20
60-120
170-220
180,160,140
110×120
110,90,70
1090×811×2835
718

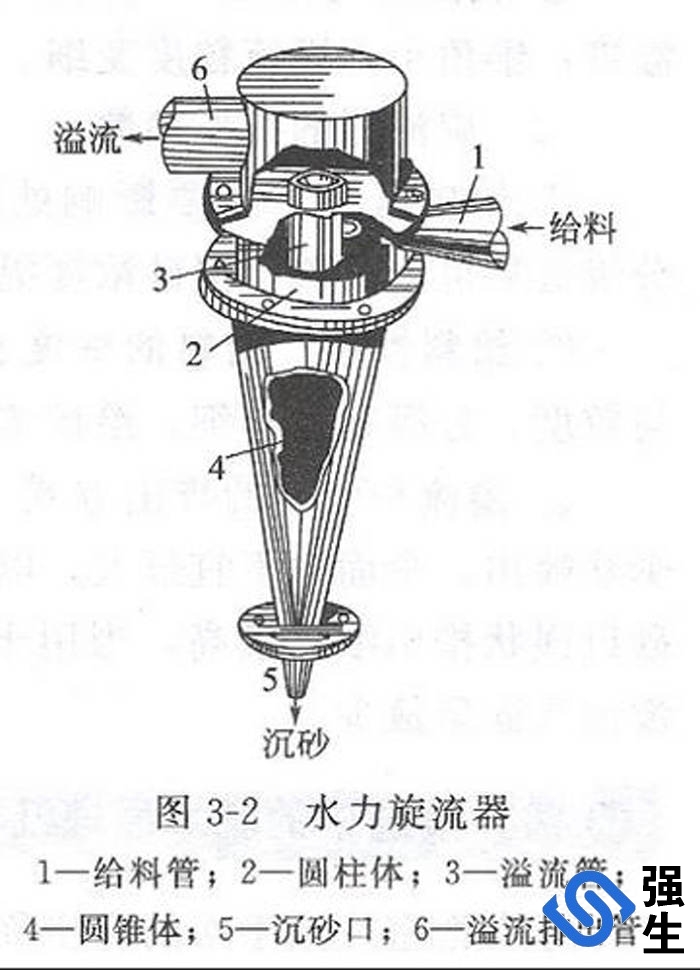

水力旋流器工作原理:
       水力旋流器用砂泵(或高差)以一定压力(一般是0.5~2.5公斤/厘米)和流速(约5~12米/秒)将矿浆沿切线方向旋入圆筒,然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下,将较粗、较重的矿粒抛出。 水靠压力或重力由构筑物(或金属管)上部沿切线进入,在离心力作用下,粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。
水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时,主要用来与磨机组成磨矿分级系统;用作脱泥设备时,可用于重选厂脱泥;用作浓缩脱水设备时,可用来将选矿尾矿浓缩后送去充填地下采矿坑道。
水力旋流器特点:
       水力旋流器无运动部件,构造简单;单位容积的生产能力较大,占面积小;分级效率高(可达80%~90%),分级粒度细;造价低,材料消耗少。与其他的除砂设备相比,具有体积小,处理水量大,占地面积小的优点。应用范围广,可广泛的应用于河水、井水除砂,洗煤水处理,工业洗矿,液固分离以及非互溶液的分离等。

         产量根据不同物料、进料粒度等因素其结果将有所不同。注:产品性能在不断改进中,参数如有更改,恕不另行通知

水力旋流器产品特色:
        水力旋流器可配备分级自动控制系统,分别针对黑色、有色金属和化工矿物、非金属矿物、建材矿物等特性设置参数,对泵池的液位以及渣浆泵的流量、出口压力、矿浆浓度、电机转速等进行检测和自动调节,保证旋流器入口指标稳定。根据旋流器溢流浓度、流量的测定反馈数据调整参数,使指标始终处于所需的最佳范围
水力旋流器组技术参数:

  1 原水浊度≤300度

  2 水头损失2mm

  3 出水浊度≤10度

  4 进水压力≥0.2~0.25Mpa

  5 材质:低碳钢

  6 除砂直径≥0.1mm

水力旋流器的安装方法

生产实践中,水力旋流器的安装方式有四种:正装、倒装、斜装和平装。

旋流器正装

旋流器的轴线垂直于水平线、溢流口在上,沉沙口在下。分级、脱泥、浓缩、澄清和洗涤作业的旋流器多用正装,特别是单台的旋流器。

旋流器倒装

旋流器的轴线也垂直于水平线,但溢流口在下,沉沙口在上,同正装正好相反。选别作业中的重介质旋流器有时采用倒装。

旋流器斜装

旋流器轴线同水平线成一角度。多台成组配置的旋流器或选别用的重介质旋流器多采用斜装。

旋流器平装

旋流器轴线同水平线相平行,应用较少,只有处理纤维状浆体带有螺旋排矿装置的旋流器采用平装,油水分离旋流器多用平装。
