洗砂细沙回收一体机

发布时间:2020-09-16人气:718
  • 洗砂细沙回收一体机
  • 洗砂脱水回收一体机
  • 制砂洗砂一体机

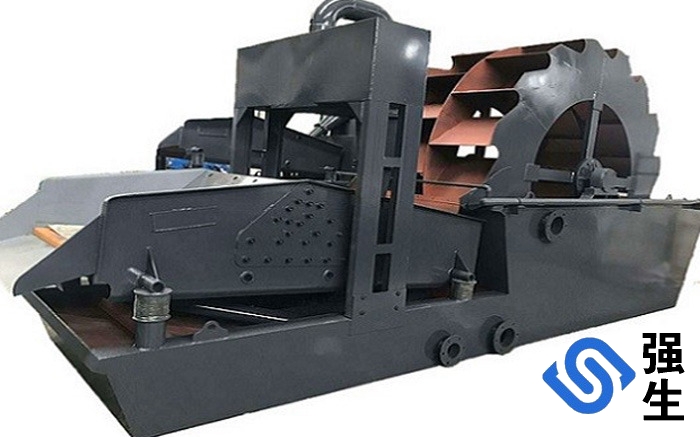

洗砂细沙回收一体机


  【摘要】洗砂回收一体机工作原理,特点优势,构造情况,规格技术参数,整体结构优势,应用范围,价格

  洗砂回收一体机通常用于圆振动筛或者滚筒筛后,筛分后的沙、水、泥的混合物,通过溜槽进入洗沙回收一体机的进料端,通过设备的运行将沙子清洗干净,脱水脱泥出料。成品沙含水15%,含泥低于3%,沙品规格为中沙。改设备是由洗砂部位和细砂回收部位结合而成,洗砂部位和一般的轮式洗砂机功能相同,用于水洗砂、脱水、脱泥;而回收部位可根据客户需求任意组合,需要细砂回收的话可以连接一般的细砂回收系统,需要细砂脱水回收的话可以连接脱水型细沙回收机,需要不同的出砂效果的话也可以配置多层脱水筛。

  一、细沙(砂)回收一体机工作原理:

  1、结构组成:由高压分离器、脱水筛、叶轮分离机、减速机、真空高压泵、清洗箱、高位返水箱、电机、振动电机等部件组成。

  2、工作流程:砂水混合物进入清洗箱,由叶轮分离机进行清洗、砂泥分离后,砂石物料进入下层脱水筛做脱水处理,而清洗箱溢流出的废水(含大量细砂、泥浆、粉尘等杂质),经真空高压泵输送到高压分离器中,经离心分级浓缩后的细沙,通过沉沙嘴排入脱水筛上层进行脱水处理,剩余的废水、泥、粉尘等杂质,则通过高压分离器溢流口,排入高位返水箱后排出。上层出成品料粗砂,下层出成品料细砂,或粗、细砂混出(可根据要求做调整)。

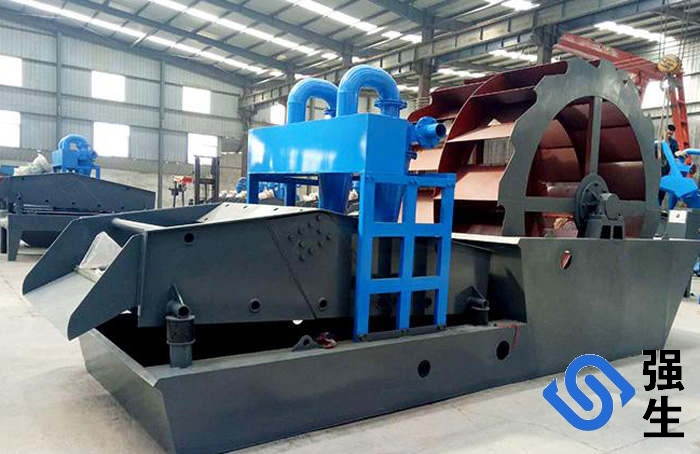

洗砂细沙回收一体机


  二、细沙(砂)回收一体机特点优势

  1、结合洗砂机和细沙回收机的特点优势,兼具水洗砂、细砂脱水回收功能,比传统洗砂机清洗物料更干净,沙子和价格好。

  将高效旋流器与洗砂斗轮进行结合,放大洗砂斗轮回收粒度,控制产品含泥量,细粒部分通过高效旋流器进行脱泥回收,实现高效洗砂

  2、一体机工作效率更高,能耗低,.大优势是节能环保。

  3、结构合理,占地面积小,安装简单,投资成本比两台设备的价格低。

  4、使用寿命长,维修成本低。

  5、可根据不同需求量身打造特殊机型。



洗砂细沙回收一体机


  三、细砂回收一体机构造情况

  细砂回收一体机各旋流器相对于水平面垂直设置在脱水筛上方,各旋流器的喷砂嘴上设置有弯管,弯管的出口端与水平面倾斜呈一定的角度,弯管的出口端朝脱水筛进料端方向设置。进水口和排水口位于返料箱上部,出水口位于返料箱下部,排水口处的排水管水平设置。

  返料箱的出水口处设置有流量控制阀。

  渣浆泵设置在储料箱一侧,渣浆泵通过一水平设置的管道连接储料箱。

  洗砂装置采用螺旋洗砂机或叶轮式洗砂机,洗砂装置的出料端位于脱水筛进料端上方。

  驱动电机与偏心轴之间通过软连接方式进行连接。

  储料箱包括底座和设置在底座上的水槽,水槽上端面两端位置设置有支撑框。

  细砂回收一体机可实现对砂的清洗、脱水和分级一体化处理,处理效率高,可实现对砂的分级处理和回收利用;处理后排出的废水可直接排放,减少了对环境的污染。

  细砂回收一体机中返料箱上进水口和排水口位于返料箱上部,而出水口位于返料箱的下部,砂、水分离后经溢流口流入返料箱内的水,在进入返料箱中后,水中所含有的少量砂会沉入返料箱下部并通过设置在返料箱下部的出水管流入到储料箱内,而返料箱内位于上层的清水则通过排水管排出,从而进一步减少了排出废水中的含沙量,使排出的废水达到排放的要求。同时,在返料箱上设置用于驱动偏心轴转动的驱动电机,驱动电机和偏心轴之间采用软连接方式进行连接,可减小振动筛振动对返料箱连接结构的影响,同时为返料箱提供一定的振动,帮助返料箱内的砂能够较好的运动到返料箱下部,提高装置的处理能力。

  四、细砂回收一体机规格技术参数:

         型号        沙泵功率
           (kw)
      分离器规格
        (mm)
           脱水筛    处理水量
      (mm)
       规格
      (mm)
   功率
    (kw)
HX-25011250800×20002×0.7530-60
HX-30015300800×20002×0.7560-100
HX-35018.53501000×20002×1.570-130
HX-550225501200×30002×2.2100-220
HX-650306501500×30002×3120-272
HX-750377501500×30002×3180-350
HX-750(Ⅱ)457501800×36002×4230-430
HX-900559001800×36002×4450-650

  五、细沙回收一体机整体结构优势

  1细沙流失少,成品洁净度高。

  回收一体机将洗砂,细沙回收,脱水等技术结合在一起,占地面积小,成品洁净度高,细沙流失少,处理量大。

  2使用寿命长。

  易损件采用耐磨性能好的材质打造,更换周期长,整机使用寿命长。

  3投资成本低。

  细粒得到充分回收,减少了沉淀池的工作量,降低了沉淀池的清理成本。

  4.选择余地多

  细沙回收一体机种类多,型号多,用户可根据实际生产需要进行合理选购。洗砂回收一体机应用范围:

  主要用于骨料产线废水细砂回收、矿山尾矿选砂等工艺环节,可回收来料中75μm以上砂,综合回收率可达90%以上,单套处理能力从100 m3/h到700m3/h有不同规格可供选择

  六、洗砂回收一体机应用价格:1000-3000元
