振动筛的安装角度直接决定筛分效率与处理量，核心包含筛面倾角与振动方向角两大关键参数。不同机型（圆振动筛 / 直线振动筛）、不同物料（石英砂 / 沙石）的适配角度差异显著，以下通过 “结构图解 + 参数标注 + 调整指南” 三维解析，助力精准安装调试。
一、核心角度类型及结构图解
振动筛的安装角度是 “筛面与水平面夹角” 和 “振动方向与筛面夹角” 的组合，二者协同影响物料运动轨迹，具体结构标注如下：

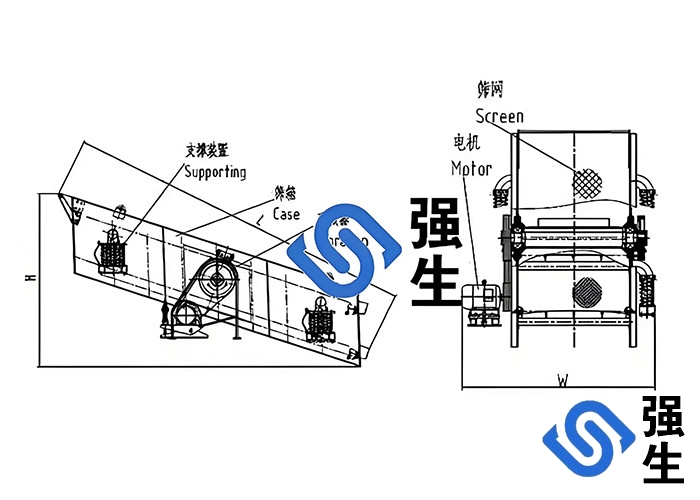

（一）基础结构与角度定义图解
进料口 ↓ ┌───────────────────────────────┐ │ │ │ 上层筛网 │ ↗ 振动方向线 │ （孔径D1） │ ↓ │ │ θ1（振动方向角） │ 中层筛网 │ │ （孔径D2） │ α（筛面倾角） │ │ ↓ │ 下层筛网 │ │ （孔径D3） │ └───────────────────────────────┘ ↓ 各粒度出料口 ↗ ↘ 粗料出口 细料出口 |
关键标注说明：
1. 筛面倾角（α）：筛面与水平面的夹角，控制物料在筛面的停留时间与出料速度，取值范围 0°-40°；
2. 振动方向角（θ1）：振动电机激振力方向线与筛面的夹角，影响物料抛掷距离与筛分充分性，取值范围 30°-90°；
3. 辅助参数：多层筛网保持统一倾角（α），振动方向角可根据层间物料特性微调（±5°）。
（二）不同机型的角度差异图解
机型类型 | 筛面倾角（α）范围 | 振动方向角（θ1）标准值 | 结构特点图解 |
圆振动筛 | 15°-25° | 90° ｜ 筛面倾斜角度较大，振动方向垂直于筛面，物料抛掷强度高、出料快 ｜ | |
直线振动筛 | 0°-8° | 45°（常用） ｜ 筛面接近水平，振动方向与筛面呈 45°，物料匀速滑动、筛分充分 ｜ | |
多层矿用振动筛 | 5°-15° | 40°-50° ｜ 3-4 层筛网同倾角，振动方向角适配石英砂精细分级需求 ｜ |
二、角度参数的核心影响与调整逻辑
安装角度的设定需平衡 “处理量” 与 “筛分精度”，以下结合物料特性给出调整依据：
（一）筛面倾角（α）的调整逻辑
倾角范围 | 对筛分的影响 | 适配物料场景 | 调整操作要点 |
小倾角（0°-8°） | 物料停留时间长（＞60 秒），筛分精度高（≥92%），但处理量低（-20%） | 电子级石英砂（0.1-0.3mm）等精细分级 ｜ 松开筛箱支撑脚螺栓，下调出料端高度，用水平仪校准 ｜ | |
中倾角（8°-15°） | 精度与处理量平衡（精度 88%-92%，处理量中等） | 建筑用石英砂（0.5-5mm）常规分级 ｜ 保持进料端与出料端高度差 10-15cm / 米筛长 ｜ | |
大倾角（15°-25°） | 物料停留时间短（＜30 秒），处理量高（+30%），但精度低（≤88%） | 粗颗粒沙石（＞5mm）快速分离 ｜ 上调出料端高度，确保倾角不超过 25°（防物料翻滚） ｜ |
案例参考：安徽某石英砂厂将 ZS-1848 型振动筛倾角从 12° 调至 8° 后，0.1-0.3mm 规格分级精度从 90% 提升至 93%，但处理量从 100 吨 / 小时降至 85 吨 / 小时。
（二）振动方向角（θ1）的调整逻辑
角度值 | 物料运动状态 | 适配物料难度 | 调整方式 |
30°-40° | 抛掷距离长（＞15cm），前进速度快 | 易筛物料（含泥量＜10% 的干石英砂） ｜ 调整电机偏心块角度，减小振动方向与筛面夹角 ｜ | |
45° | 抛掷与滑动平衡，适配多数筛分场景 | 中等难度物料（含泥量 10%-20%） ｜ 出厂默认设置，无需频繁调整 ｜ | |
50°-60° | 抛掷距离短（＜10cm），筛分更充分 | 难筛物料（含泥量＞20% 的湿沙石） ｜ 增大振动方向与筛面夹角，提升物料松散度 ｜ |
三、安装角度的场景化适配方案
结合石英砂分级与沙石分离的核心需求，给出具体角度参数与调试标准：
（一）石英砂分级场景（多层矿用振动筛）
石英砂类型 | 筛面倾角（α） | 振动方向角（θ1） | 配套调整措施 | 预期效果 |
电子级（0.1-1mm） | 5°-8° | 50°-60° ｜ 配合 4 层筛网（孔径 1/0.6/0.3/0.1mm），降低进料速度 ｜ 分级精度≥93%，杂质含量＜0.5% ｜ | ||
建材级（0.5-5mm） | 10°-12° | 45° ｜ 3 层筛网，保持进料均匀性 ｜ 处理量 120-150 吨 / 小时，精度 89%-92% ｜ | ||
工业级（1-10mm） | 12°-15° | 40°-45° ｜ 2 层筛网，提升振动频率至 2500 次 / 分 ｜ 处理量 180-220 吨 / 小时，精度≥88% ｜ |
（二）沙石分离场景（直线振动筛 / 脱水筛）
沙石类型 | 筛面倾角（α） | 振动方向角（θ1） | 配套调整措施 | 预期效果 |
水洗细砂（＜3mm） | 3°-5° | 45° ｜ 聚氨酯筛网 + 逆向喷淋，降低含水率 ｜ 含水率≤12%，细砂回收率≥88% ｜ | ||
河道粗砂（＞3mm） | 8°-10° | 40° ｜ 锰钢筛网，提升处理量 ｜ 处理量 80-120 吨 / 小时，含泥量降至＜5% ｜ | ||
风化砂（含泥 25%） | 10°-12° | 50° ｜ 张弛筛网 + 高频振动，防堵孔 ｜ 堵孔率＜8%，分离效率≥85% ｜ |
四、安装角度的测量与校准工具
精准控制角度需借助专业工具，具体操作流程如下：
1. 测量工具：数显倾角仪（精度 ±0.1°）、水平仪（2 米长）、卷尺；
2. 筛面倾角校准：
◦ 将数显倾角仪吸附在筛面中部（避开筛网接缝），读取实时角度；
◦ 通过调整筛箱支撑脚的调节螺栓（顺时针调高，逆时针调低），使角度达到设定值；
◦ 用水平仪检查筛面横向水平度（误差≤0.5°/ 米），避免物料偏流。
1. 振动方向角校准：
◦ 拆除电机防护罩，在电机轴端贴角度标识贴；
◦ 松开偏心块固定螺栓，转动偏心块至设定角度（如 45°），重新锁紧螺栓；
◦ 开机试运行，观察物料运动轨迹是否呈斜向跳跃（直线振动筛）。
五、常见角度问题与解决对策
故障现象 | 可能的角度问题 | 调整方案 |
筛上物料过厚、出料慢 | 筛面倾角过小（＜5°） ｜ 上调出料端高度，增大倾角 2°-3° ｜ | |
分级精度低、细料流失多 | 筛面倾角过大（＞15°）或振动方向角过小 ｜ 下调倾角，将振动方向角从 30° 调至 45° ｜ | |
物料偏流、单侧堵孔 | 筛面横向倾角偏差＞1° ｜ 校准支撑脚高度，确保横向水平 ｜ | |
振动噪音大、设备晃动 | 振动方向角与倾角不匹配（如圆振筛用 30°） ｜ 恢复振动方向角至 90°，检查倾角≤25° ｜ |
